UTFÖRANDE

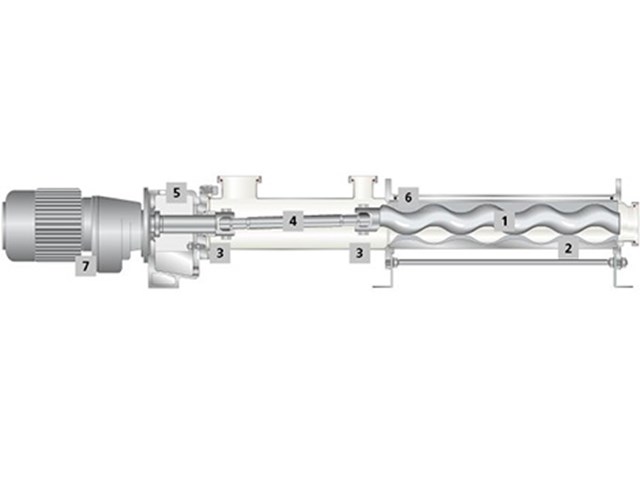

Pumpen tillverkas i två utföranden, serie NM..SH med lagerbock och serie NM..BH kortkopplad direkt till elmotorn (se omstående sida). Konstruktionen är i övrigt lika för båda typerna. På begäran kan pumparna även levereras med CIP-anslutningar.
KOPPLINGSSTÅNG OCH DRIVKNUTAR
Kopplingsstångens uppgift är att överföra drivaxelns centriskt roterande rörelse till rotorns oscillerande. För att erhålla hög renhet i pumpen har drivknutarna gjorts som öppna bultlänkskopplingar utan tätningar (se vidstående bilder).
Kopplingsstången och övriga vätskeberörda ytor är polerade till Ra =< 0.8µ enligt DIN 11480, vilket även uppfyller 3Astandard. De rena ytorna förhindrar att bakterier och andra föroreningar får fäste vid CIP-rengöring.
AXELTÄTNING
Enkel mekanisk tätning enl. DIN 24960 levereras som standard, men dubbel mekanisk tätning i tandemutförande kan erhållas. Vätskeberörda metalldelar kan alternativt fås elektropolerade och elastomerer i livsmedelsgodkänd EP.
DRAGSTÄNGER
För att pumpen inte skall deformeras vid höga temperaturer, har dragstängerna gjorts korta och förbinder endast stator-/ rotorpaketet med tryckanslutningen och pumphuset i statoränden.
ANSLUTNINGAR
Anslutningarna kan fås i olika livsmedelsstandarder, t.ex med mejerigänga enl. DIN 11851, Tri-Clamp enl.ISO 2852, SMS, eller andra standarder som DIN 32676, DIN 11864 etc.
Anslutningarna kan fås placerade i ett flertal olika riktningar. Tryckanslutningen kan alternativt fås i koniskt utförande.
Pumparna kan fås med tre olika stator-/rotorgeometrier; standard (S)-, multi (D)-förlängd (L) geometri, eller L och D kombinerade, s k (P) geometri.
Avgörande för valet av geometri är bl.a. flödes-/tryckförhållande, partikelstorlek, slitage och inbyggnadsmått. Dessa faktorer måste vägas mot varandra vid val av korrekt geometri, men generellt gäller följande:
S-geometrin är lämplig då vätskor skall pumpas vid förhållandevis höga tryck, eller då pumpmediet är slitande, eller bemängt med stora partiklar.
D-geometrin ger 50 % högre flöde/varv, jämfört med S- geometrin och möjliggör kortare inbyggnad vid pumpning av vätskor upp till medelhöga tryck.
L-geometrin ger 100 % högre flöde/varv, jämfört med S- geometrin och är lämplig vid pumpning av måttligt slitande medier vid låga tryck.
P-geometrin ger 200% högre flöde/varv, jämfört med S- geometrin och används i övrigt som L.
STATOR OCH ROTOR
Statorn tillverkas i ett syntetiskt livsmedelsgodkänt material invulkad i ett stålrör, vilket alternativt kan fås i rostfritt utförande motsvarande SS 2333. Statorn är koniskt skuren vid inloppet för att förhindra igensättning.
Rotorn utformas som en skruv och tillverkas i finpolerat syrafast stål motsvarande SS 2343.
ROTATIONSRIKTNING
Pumparna kan köras i båda rotationsriktningarna i alla skeden av processen med högsta utlagda tryck.
- Kalkslurry
- Slam
- Avvattnat slam
- Oljor
- Mejeriprodukter
- Juice
- Ketchup
- Yougurt
- Choklad
- Fruktpure
- Polymerer
- Stärkelse
- Bestrykningssmet
- Kolpasta
- Kalkslam
- Färg
- Fisk
- Latex
- Matavfall
- Sprängemissioner
- Bentonit
- Urea
- Provtagningspump
- Pumpstationer
- Kommunal och industriell rening
