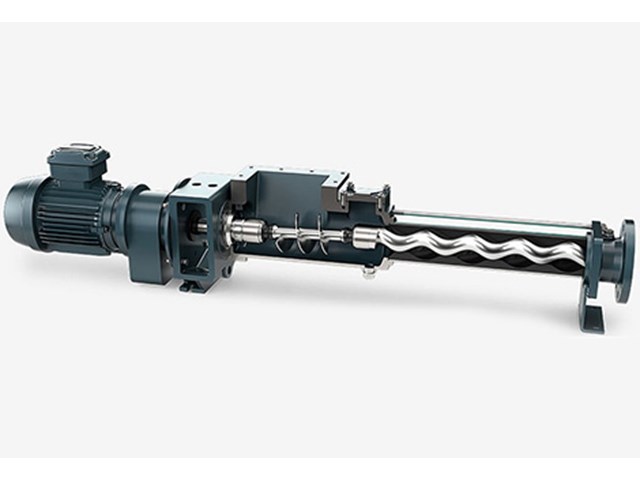

NEMO BS BO SO

UTFÖRANDE
NM…BO-pumpen har ett rektangulärt inlopp och är försedd med inmatningsskruv för att underlätta produktinmatningen och förhindra produktrester att sedimentera i pumphuset och sätta igen inloppet till rotorn/statorn.

NM…SO-pumpen är lagrad med ett enkelt rullager mot motorsidan och ett dubbelt rullager mot tätningssidan, vilket ger lång livslängd.

NM…BO-pumpen lagras med hjälp av kuggväxelmotorns lager. Då pumptypen i detta fall saknar egen lagerbock så förkortas bygglängden, vilket kan vara en fördel i trånga utrymmen.

För optimal immatning är statorn koniskt utformad före övergången till den likaledes i ena änden koniska statorn. Pumpen kan även förses med extraskruv på kopplingshylsan.

AXELTÄTNING
Denna utföres normalt som enkel eller dubbel mekanisk plantätning, eller som packbox med eller utan spolning. Tätningsutrymmet är väl tilltaget varför de flesta tätningstyper kan monteras.

STATOR
Vanligtvis är statorn tillverkad i ett syntetiskt material och invulkad i ett stålrör. Beroende på pumpmediet kan statorn erbjudas i ett flertal elastiska och oelastiska material.

Statorn är koniskt skuren vid inloppet för att förhindra igensättning.

ROTOR
Rotorn utformas som en skruv och levereras normalt i material enligt tabellen på omstående sida. Vid starkt slitande vätskor kan rotorn beläggas med olika material för att erhålla en mycket slitstark yta. Vid extremt slitande medier är en rotor i kiselkarbid att föredra.

DRIVKNUTAR OCH KOPPLINGSSTÅNG
Drivknutarnas och kopplingsstångens uppgift är att överföra drivaxelns centriskt roterande rörelse till rotorns orscillerande och roterande rörelse. Flera utföranden finns.

Hela drivknuten på pumpens tätningssida går att ta bort, vilket medför att en eventuell mekanisk tätning kan bytas utan att drivaxeln först måste pressas ur.

Kopplingshylsan kan förses med skruvvingar för att underlätta inmatningen.

MATERIAL
Komponenterna i NM-pumpen kan levereras i ett flertal material.
